CÁC LOẠI MÁY HÀN

CÁC LOẠI MÁY HÀN

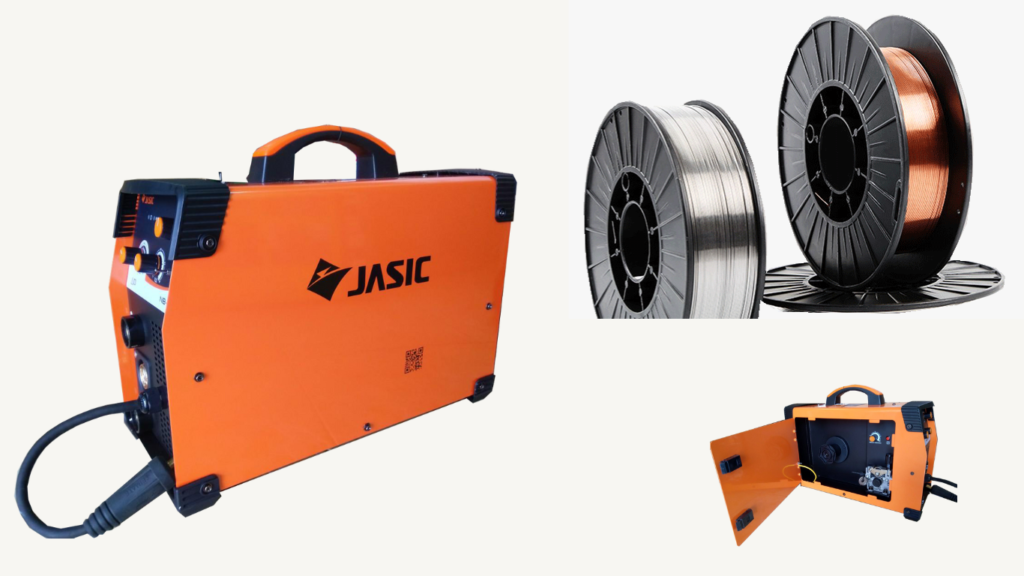

Máy hàn Mig là gì: là máy hàn điện tử dùng phương pháp hàn hồ quang kim loại trong môi trường khí bảo vệ, điện cực chính là dây hàn nóng chảy, được cấp tự động vào vật hàn, môi trường là khí trơ Argon hoặc Heli, sử dụng bộ cấp dây.

Nguyên lý : Được bổ sung thêm bộ cấp dây hàn, để cùng với kim loại nóng chảy đông đặc kết tinh tạo mối hàn.
Đặc điểm : sử dụng hồ quang được thiết lập giữa dây điện cực nóng chảy và được cấp tự động vào chi tiết hàn. Hồ quang này sẽ được bảo vệ bằng dòng khí trơ hoặc khí có tính khử. Sự cháy của hồ quang được duy trì nhờ các hiệu chỉnh đặc tính điện của hồ quang. Chiều dài hồ quang và cường độ dòng điện hàn được duy trì tự động trong khi tốc độ hàn và góc điện cực được duy trì bởi thợ hàn.
Ứng dụng: Loại máy hàn này hiện được sử dụng phổ biến trong sản xuất bàn ghế, khung xe đạp, mô tô, các hàng cơ khí…
Ngoài ra, máy hàn MIG có khả năng tự động hóa để ứng dụng trong hàn lắp ráp robot.
Ưu điểm:
– Có tốc độ hàn nhanh, liên tục, tiết kiệm vật liệu hàn.
– Chất lượng mối hàn loại này cao hơn loại máy hàn đũa thông thường: phẳng, bóng, không thấy mối hàn, đặc biệt tiêu thụ rất ít điện năng.
– Hàn được hầu hết các kim loại.
– Dễ tự động hóa.
– Mối hàn dài có thể được thực hiện mà không bị ngắt quãng.
– Yêu cầu kỹ năng hàn thấp.
Máy hàn MIG dùng khí gì?
Các loại khí, hỗn hợp khí dùng trong hàn MIG là:
+ khí CO2
+ hỗn hợp khí 80%Argon/ 20%CO2
+ hỗn hợp khí 93% Argon +5%CO2+2%O2+ Argon tinh khiết
Các khí sẽ sử dụng trên cùng một thiết lập của máy hàn đối với thép 1.5mm. Các bình khí sử dụng cùng một thiết lập đối với đồng hồ điều tiết khí.
Khí argon tinh khiết thường được sử dụng trong hàn nhôm hơn là hàn thép. Hồ quang do nó sinh ra thường nhẹ và tản mát hơn nhiều so với hàn hỗn hợp CO2/argon và gây khó khăn khi thao tác mỏ hàn chính xác và khi hàn với tấm mỏng. Vảy hàn thường cao hơn so với khi sử dụng các khí khác. Xuất hiện nhám quang vũng hàn.

Máy hàn tig ( TIG – Tungsten Inert Gas ) là dụng cụ hàn sử dụng quá trình hàn hồ quang điện trong môi trường khí trơ sử dụng điện cực Vonfram. Mối hàn không bị ảnh hưởng bởi tác động bên ngoài nhờ có khí trơ bảo vệ.

Giữa điện cực Wolfram và vật hàn tạo ra một nhiệt lượng làm kim loại trong hàn tig nóng chảy.

Có thể sử dụng hỗn hợp khí trơ hoặc khí trơ trong quá trình hàn tig: Argon, Heli, hỗn hợp Argon+Heli, Argon +Hidro hoặc Argon+Oxy.

Máy hàn TIG

Cấu tạo và nguyên lý hoạt động của máy hàn tig

Cấu tạo

Bao gồm các bộ phận chính sau:

  • Bình khí và van điều áp.
  • Độ biến dòng.
  • Mỏ hàn và kẹp Mass.

Các bộ phận khác: Bộ phận làm mát, dây dẫn, các nút điều khiển.

Nguyên lý làm việc

Máy hàn tig có nguyên lý hoạt động tương tự như những máy hàn khác, nhưng với một số đặc điểm riêng biệt sau:

  • Kết nối vật liệu với nhau thành một mối hàn chung bằng cách nung nóng dưới một dòng điện được tạo ra giữa vật hàn và điện cực Wolfram.
  • Các mối hàn sau khi hàn sẽ được bảo vệ khỏi không khí bằng khí trơ.
Nguyên lý hoạt động của máy hàn TIG
Nguyên lý hoạt động của máy hàn TIG

Một vài thông số làm việc của máy hàn tig

  • Hiệu chỉnh dòng hàn: Tốc độ hàn tốt nhất vào khoảng 40A/mm, tương đương với 250mm/phút
  • Hiệu chỉnh tốc độ hàn: Tốc độ hàn thông thường dao động nằm trong khoảng: 100 – 250mm/phút
  • Hiệu chỉnh dòng hồ quang: Chiều dài hồ quang phụ thuộc vào vật liệu hàn thường từ 0.5 – 3mm

Phạm vi dòng hàn của máy hàn TIG

Phạm vị hoạt động của dòng điện trong máy hàn tig thông thường nằm trong khoảng từ 3 đến 350 A, điện áp nằm khỏang từ 10 đến 35 Vôn, với hệ số tải là 60 %. Có thể sử dụng cả nguồn điện một chiều và xoay chiều thông thường. Tuy nhiên nguồn điện một chiều phải mang điện áp thấp nhất là 75 Vôn.

Các mức phạm vi dòng hàn của máy hàn tig

  • Điện áp định mức đầu ra: 185A
  • Dải điện áp đầu ra: 15 – 185A
  • Dải dòng ARC force: 0 – 60A
  • Mức điện áp làm việc: 17,4V
  • Thời gian để chỉnh cấp khí trước: 0 – 2 giây
  • Tần số hàn xoay chiều: 60Hz
  • Dòng tối đa ở 25 độ cho chu kỳ tải: 60% và 150A

Phân loại máy hàn tig

Theo chế độ hàn

Có thể chia thành 2 loại nhỏ

  • Hàn thường: Dòng điện được duy trì rồi giảm dần về không, có dạng hình thang có điểm để tăng dòng
  • Hàn xung: Dòng điện có thể điều chỉnh, độ rộng và chu kỳ hàn cũng có thể thay đổi để phù hợp với vật liệu hàn

Theo kiểu máy hàn

Được chia thành 3 loại

  • Máy hàn tig sử dụng chỉnh lưu diode
  • Máy hàn tig dùng chỉnh lưu thyrytor.
  • Máy hàn tig iverter

Theo dòng điện hàn

Với trường hợp phân loại theo dòng điện, có 2 loại máy hàn tig đó là máy hàn tig một chiều và máy hàn tig xoay chiều.

Máy hàn tig một chiều

Sẽ có 2 kiểu đấu dây là phân cực thuận và phân cực nghịch

Phân cực thuận: máy hàn tig tạo ra hồ quang ổn định, mối hàn có chiều sâu tốt hơn phân cực nghịch, làm cho mối hàn trở nên đẹp và ít biến dạng hơn.

Phân cực nghịch: máy hàn tig sử dụng cách đấu dây phân cực nghịch thường được ít sử dụng vì hồ quang không ổn định, điều này làm nhanh mòn điện cực. Tuy nhiên, nó cũng có ưu điểm đó là làm sạch lớp oxit có trên bề mặt của vật liệu. Thích hợp sử dụng cho các vật liệu làm bằng kim loại như nhôm, magie

Máy hàn tig xoay chiều

Đây là loại máy hàn với sự kết hợp giữa phân cực nghịch và phân cực thuận. Nửa chu kỳ hoạt động đầu, máy sẽ phân cực nghịch giúp loại bỏ bớt lớp oxit trên bề mặt vật liệu. Điều này sẽ giúp cho mối hàn trở nên sạch và đẹp hơn.

Ưu và nhược điểm của máy hàn tig

Ưu điểm

  • Với biên độ hàng rộng nên có thể hàn được trên nhiều chiều dày vật liệu khác nhau
  • Có thể hàn được trên vật liệu làm bằng kim loại lẫn hợp kim
  • Tạo ra mối hàn đẹp mắt và chất lượng cao
  • Có thể điều chỉnh được nên dễ dàng kiểm soát được hình dạng mối hàn
  • Sử dụng phương pháp hàn điện cực không nóng chảy
  • Không tạo ra các chất xỉ vì có lớp khí trơ bảo vệ
  • Thợ hàn có thể điều chỉnh mối hàn sao cho đẹp mắt trong quá trình hàn mà không cần phải gia công sau khi hàn
  • Có 3 chế độ hàn để thực hiện ở bất kỳ vị trí của vật liệu: bằng tay, tự động, bán tự động

Nhược điểm

  • Máy hàn tig mang lại năng suất làm việc thấp vì sử dụng bằng tay, tốn nhiều thời gian
  • Đầu tư trang thiết bị cũng như nguyên vật liệu tốn nhiều kinh phí
  • Cần đòi hỏi người thợ hàn phải có kinh nghiệm và tay nghề cao

Ứng dụng của máy hàn tig

Máy hàn tig được sử dụng rất phổ biến trong nhiều lĩnh vực, rất thích hợp trong việc hàn các loại hợp kim, kim loại, ….

Được ứng dụng trong sản xuất xe không gian ở lĩnh vực hàng không vũ trụ

Sử dụng trong các công tác sửa chữa các chi tiết, linh kiện bị hỏng về lại hình dạng ban đầu

Trong ngành công nghiệp xe đạp, máy hàn tig được sử dụng để hàn các tấm mỏng, ống, các bộ phận của xe lại với nhau

Là loại máy được ứng dụng đặc biệt đối với các đối tượng và không gian hàn khó, yêu cầu các mối hàn có chất lượng cao.

Sản phẩm dùng để hàn các chi tiết máy, các loại máy trong bệnh viện, máy photo, máy điều hòa, ….

Ngoài ra, còn được dùng để hàn có loại ống dẫn ga, ống dẫn dầu, …
